ماردون (یا مارپیچ انتقال مواد)
ماردون (یا مارپیچ انتقال مواد) یکی از متداولترین دستگاههای مکانیکی برای انتقال مواد دانهای، پودرها و حتی مواد چسبنده در فواصل کوتاه تا متوسط است. شرکت ماشینسازی جمکرانی بهعنوان سازنده، معمولاً ماردون را در انواع مختلف (ماردون افقی، ماردون شیبدار، ماردون لولهای، ماردون بدون محور و … ) تولید میکند. در ادامه توضیح مفصل و فنی درباره کارایی، کاربردها، نحوه عملکرد، انواع، معیارهای طراحی و نگهداری ماردون ارائه شده است.

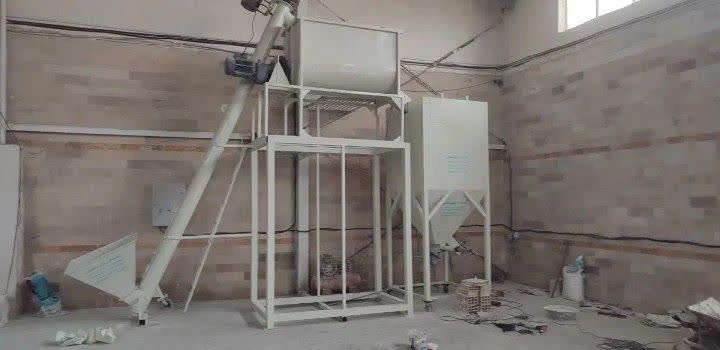

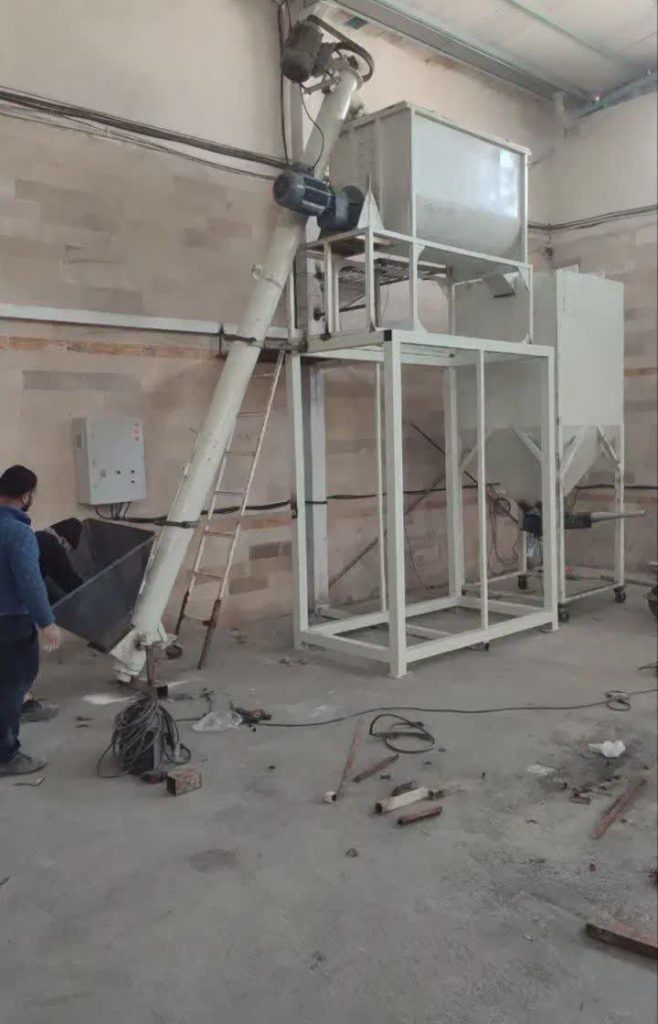

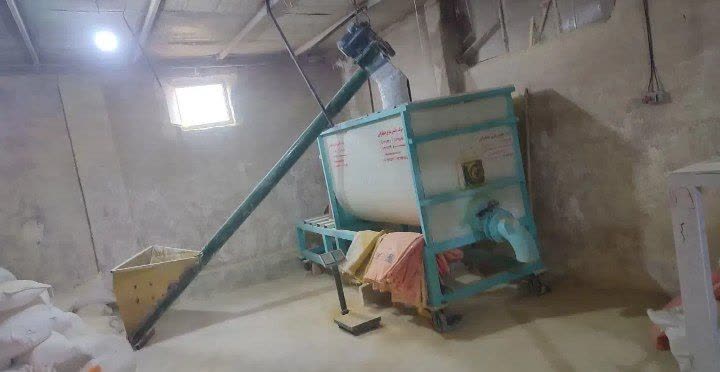

ماردون بالابر انتقال مواد
ماردون
بالابر انتقال مواد
گیربکسی و فولی دار .جک دار و ساده.قیف دار و چاله ای.
از سه اینچ به پایین به صورت فنری بدون شفت.
از چهار اینچ به بالا با شفت.هیلکس ها میتونه چپ گرد باشه یا راست گرد.
از ضخامت دو میلی متر داریم تا هشت میلی متر.
هیلکس چهار میلی متر یک تیکه فرم داده شده موجود است.هیلکس پولکی هم موجود است.
میتواند به صورت لوله ای مستقیم باشد یا منحنی و فنری.ارتفاع قابل تنظیم.
گیربکسی موتور بالا
هم چرخدار موجود است هم ثابت.
سیستم ایزوله کردن یا عایق بندی قسمت پایین میتونه چدنی باشه با بلبرینگ کف گرد میتونه یاطاقان با نخ گرافیت.
کاملا عمودی ۹۰ درجه موجود داریم تا کاملا افقی ۱۸۰ درجه.
چیستی و ساختار کلی
- ماردون از یک پروفیل مارپیچی (فلایت یا تیغه مارپیچ) ساخته شده که بر روی یک شافت مرکزی جوش یا پیچ میشود. این مجموعه داخل یک جعبه یا لوله (Trough یا Tubular) قرار دارد.
- شافت به یک الکتروموتور (معمولاً همراه با گیربکس) متصل است تا فلایت را دوران دهد.
- ورودی (هواک) و خروجی (دریچه یا فلپ) روی بدنه تعبیه میشوند. یاتاقانها، سیلها و نگهدارندههای مناسب برای پشتیبانی شافت در فواصل معین نصب میشوند.
نحوه کارایی و عملکرد
- اصل کار ساده است: دوران فلایت داخل بدنه باعث انتقال ماده به سمت خروجی میشود. حرکت محوری مواد نتیجه ترکیب حرکت مماسیِ فلایت و محدودیتهای بدنه است.
- میزان حرکت (ظرفیت) بستگی به:
- قطر فلایت (D)
- گام فلایت (P) یا فاصله بین پیچها
- سرعت دورانی (n)
- ضریب پرشدن یا Fill factor (مقدار فضای واقعی پرشده از مقطع)
- چگالی ظاهری ماده (Bulk density)
- شیب ماردون (هرچه شیب افزایش یابد ظرفیت کاهش مییابد)
- خواص ماده (دانهای، چسبندگی، رطوبت، سایندگی)
- ماردونها برای انتقال پیوسته و یکنواخت مناسبند و میتوانند بهعنوان تغذیهکننده یا تخلیهکننده نیز عمل کنند.
پارامترهای اصلی طراحی و انتخاب
- قطر و طول: قطر تعیینکننده سطح مقطع جابهجایی است؛ طول تعیینکننده افت قدرت و نیاز به یاتاقانهای بیشتر.
- گام فلایت: گام کمتر = راندمان تغلیظ بیشتر و حرکت آرامتر؛ گام بیشتر = حمل بیشتر در هر دور اما ممکن است بارگیری یکنواخت را کاهش دهد.
- سرعت دورانی: معمولاً بین 60 تا 200 دور در دقیقه برای ماردونهای معمولی؛ سرعت بالاتر افزایش ظرفیت ولی افزایش سایش و مصرف توان را به همراه دارد.
- شیب: در حالت افقی بیشترین ظرفیت است؛ با افزایش شیب، ظرفیت افت میکند (برای شیبهای بالای ~30 درجه معمولاً استفاده توصیه نمیشود؛ برای شیبهای زیاد از ماردونهای مارپیچ ویژه یا نوار نقاله استفاده میشود).
- شافتدار یا بدون شافت: برای مواد چسبنده و رشتهای یا با ناخالصیهایی که میتوانند دور شافت را بگیرند، ماردون بدون شافت (Shaftless) مناسبتر است.
- جنس ساخت: فولاد کربنی، استنلساستیل (304/316) برای مواد خورنده یا غذایی، آلیاژهای مقاوم به سایش، روکش کروم یا سربارهگیر برای کاربردهای ساینده.
انواع ماردون
- ماردون افقی (Open trough): برای انتقال افقی و بهعنوان تغذیهکننده.
- ماردون لولهای (Tubular screw): برای جلوگیری از آلودگی، پرت پودر و نیاز به بسته بودن مسیر؛ مناسب برای انتقال تحت خلا یا بسته.
- ماردون شیبدار و عمودی: برای انتقال در سطوح بالا؛ عمودی معمولاً ماردونهای ویژه یا مارپیچ حلقوی استفاده میشود.
- ماردون بدون محور (Shaftless): برای مواد چسبناک، نخدار یا دارای ناخالصی.
- ماردون دوقلو یا Twin-screw: برای مخلوطسازی و انتقال همزمان مواد چسبناک یا نیاز به انتقال با تنش برشی کنترلشده.
کاربردها و صنایع
- صنایع سیمان و آهک: انتقال سیمان، خاکستر، سرباره.
- معادن و سنگشکنها: انتقال ماسه، سنگریزه، ذرات معدنی.
- صنایع غذایی: آرد، برنج، گندم، دانهها (در این صنعت از استنلساستیل و طراحی بهداشتی استفاده میشود).
- صنایع شیمیایی و پلاستیک: پودرها، گرانولها.
- صنایع نیروگاهی: انتقال خاکستر و زبالههای احتراق.
- تصفیه آب و فاضلاب: اسکروهای جمعکننده لجن (screw press/separator) برای جداسازی و آبگیری.
- کارخانجات بازیافت و بستهبندی: انتقال مواد خردشده و پودرها.
امکان تست حضوری در محل✅
مشاوره و پشتیبانی رایگان✅
خدمات پس از فروش رایگان✅
محصول دارای دوسال گارانتی ضمانت مرجوعی و بازگشت وجه می باشد .
ساخت انواع ماردون بالابر اسکرو انتقال دهنده
ماردون انتقال دهنده خاک ، سیمان و هرنوع پودری
ماردون پی وی سی الواتور
لوله انتقال مواد .مارپیچ.
- مزایا:
- ساختار ساده، قابلیت اطمینان بالا و نگهداری نسبتاً آسان.
- مناسب برای انتقال مواد تا فواصل متوسط و ارائه جریان یکنواخت.
- قابلیت بستن مسیر برای جلوگیری از پرت یا آلودگی.
نصب، بهرهبرداری و نگهداری
- نصب یاتاقانها و تکیهگاهها مطابق نقشهها؛ اطمینان از تراز بودن شافت تا از فرسایش غیرطبیعی جلوگیری شود.
- انتخاب مناسب سیلها برای جلوگیری از نفوذ گرد و غبار و محافظت از یاتاقانها.
- بررسی و روانکاری منظم یاتاقانها و گیربکس.
- کنترل ساییدگی فلایتها و در صورت نیاز تعویض یا بازسازی جوشها.
- پاکسازی دورهای ورودی و خروجی برای جلوگیری از انباشته شدن مواد و مسدود شدن.
- نصب شیشه بازدید، حسگر جریان و محدودکنندههای بار برای حفاظت از موتور.
